同心电缆

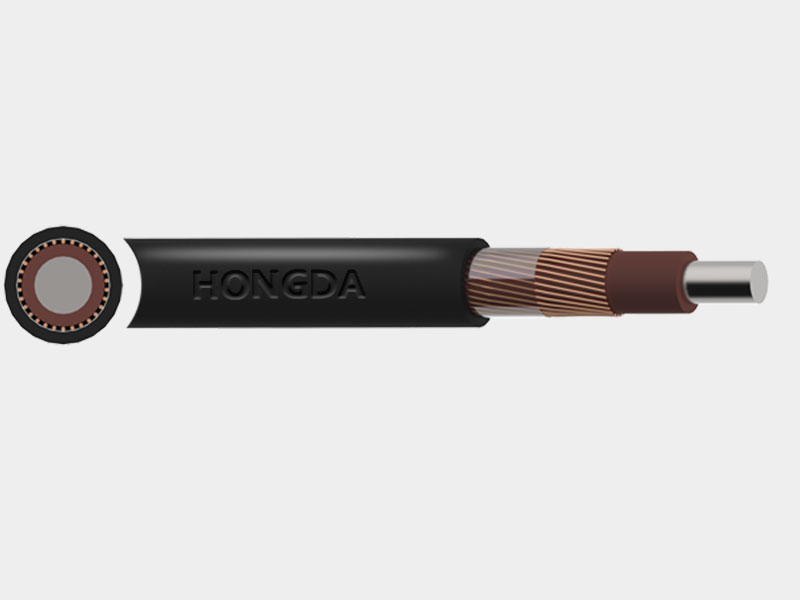

同心电缆

Type of cable Concentric

Conductor material Bare annealed copper stranded

Type of conductor Circular, stranded, class 2

Insulation XLPE (chemical)

Outer sheath XLPE

内容:
同心电缆
为了防止能量遗失,在服务入口使用防抢劫电缆代替低压捆绑铜电缆。现在一种常见的能源抢劫方式是使用金属爪,咬住相和中性导体,允许在不通过能源表的情况下使用电力。然而,防抢劫缆线的构造使得使用爪子已经不可能了。它的中性导体像钢丝铠装一样围绕着相位,不接触这个同心的中性导体,就不允许与中心相导体有任何接触。
结构: 软退火铜绞合导体,交联聚乙烯内绝缘,中性导体,用作软退火铜线的铠装和交联聚乙烯外绝缘。
绝缘导体识别:
通过绝缘材料颜色识别,比如 :
  • 单相导体(黑色)
  • 两相导体(黑色和红色)
  • 三相导体(黑色,红色和白色)
导体最高使用温度
90°持续 , 130° 超负荷 , 250° 短路.
技术参数 :
结构
电缆类型 同轴电缆
导体材料 Bare annealed copper stranded
导体类型 圆形 2类绞合导体
绝缘 交联聚乙烯
外护套 交联聚乙烯
电性能
额定电压 Uo/U (Um) 0.6/1 kV
特性
安装 :

应用 :

鸿达电缆提供根据BS7870标准生产的各种同心电缆和分离同心电缆。这些铝和铜电缆是英国电网(UKPN)批准的,并设计用于配电网络运营商(DNO)提供最终连接住宅物业。其他功能包括用于次主配电和高层建筑和街道照明系统。

同心电缆和分离同心电缆的选择取决于供电类型:同心TN-C-S供电和分离同心TN-S供电。 这些是低烟无卤电缆(低烟零卤素),其外围适合于需要减少火灾时对人类生命或敏感设备的危险的装置。

同心电缆
这些电缆用于具有保护性多重接地(PME)系统的电源,其中组合保护接地(PE)和中性点(N)一起称为PEN,在多个位置将组合的中性点接地与真实接地连接,以减少偶数情况下触电的风险PEN点被破坏了。



铝芯 铜芯
导体 实芯铝导体



绞合铜导体



绝缘 交联聚乙烯



交联聚乙烯
同轴导体 单层铜丝 单层铜丝
外护套 聚氯乙烯 聚氯乙烯

分裂的同轴电缆
当电源有独立的PE和N导体时,这些电缆就会被使用,并且只有在电源附近才会被组合在一起。保护地球和中性在建筑入口点后没有连接。

铝分离同心 铜分离同心
导体 实芯铝导体



绞合铜导体



绝缘 交联聚乙烯 聚录乙烯
中性导体 普通1类铜丝,附带蓝色绝缘材料 普通1类铜丝,附带蓝色绝缘材料
连接地线 实芯铜导体



实芯铜导体



分离层 无纺布 无纺布
外护套 聚录乙烯或低烟无卤聚氯乙烯 聚录乙烯
包装与运输 :
