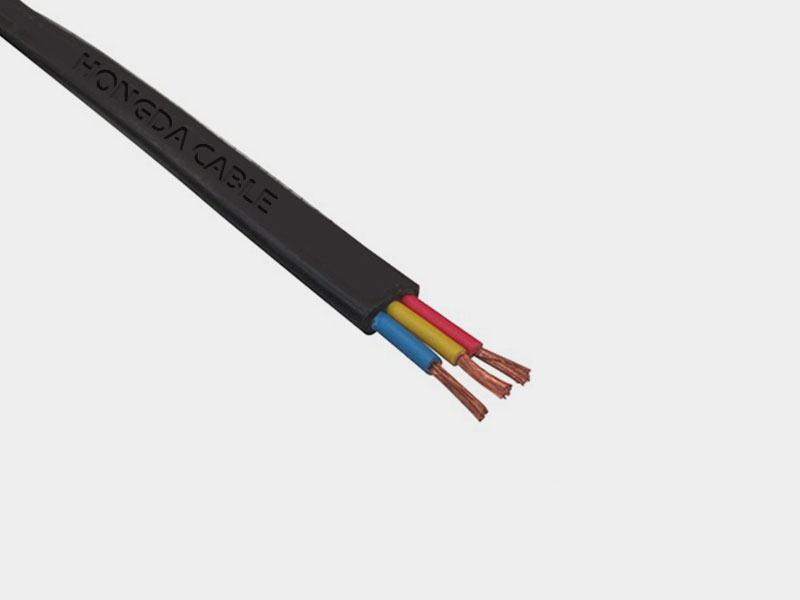

扁平双芯地线电线

扁平双芯地线电线

Shape of conductor:

Sectional area:

Insulation:

No. of cores:

内容:
扁平双芯地线电线
实心或绞合的普通铜导体,聚氯乙烯绝缘,铺设裸铜接地线,PVC护套。
技术参数 :
电缆型号



导体规格 外径 当前电流

注示1
伏击


注示1
100米每卷电线重量

(mm2)

(MAIN)

(EARTH)

(mm)

(A)

(MV/A/M)

(kg)

1.0 1/1.5 1/1.5 7.9 x 4.3 15 44 6.76
1.5 1/1.38 1/1.15 8.8 x 4.8 19 29 8.33
2.5 1/1.78 1/1.38 10.4 x 5.6 27 18 11.7
4.0 7/0.86 1/1.38 12.2 x 6.2 36 11 18.3
6.0 7/1.04 1/1.78 13.7 x 7.2 46 7.3 23.4
10.0 7/1.38 7/0.86 17.2 x 8.6 63 4.4 37.1
16.0 7/1.72 7/1.04 20.0 x 9.8 85 2.8 52.0

  注1:根据SANS 0142表6.3,这些额定值适用于2根单相交流或直流限幅电#4mm2及以上的导体是绞合导体。
安装 :

应用 :
用于接线:
石膏下布线,屋顶布线,地板下布线

规范SANS 1507/2002



额定电压



300/500 V
温度范围



-10°C to 70°C

护套颜色



黑色和白色
芯数颜色



2 芯 - 黑色和红色





3 芯 - 蓝色,红色和黄色





4 芯 -黑色,蓝色,红色和黄色
包装与运输 :
包装100米
收缩缠绕线圈
也可在1000米处使用木鼓
