钢芯铝绞线

内容:

钢芯铝绞线

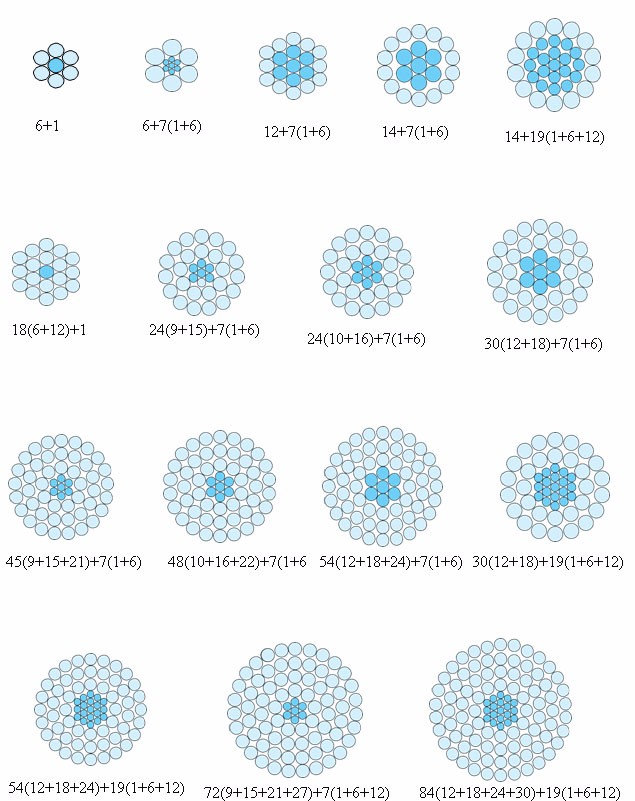

结构:

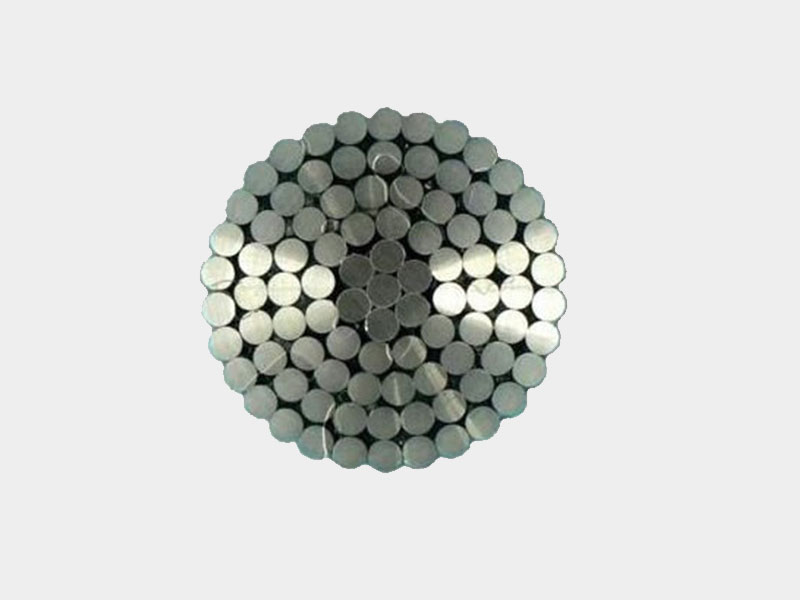

钢芯铝绞线是同心绞合导体由一层或多层冷拉铝丝1350-H16和镀锌钢芯绞合成。
芯可以是单丝或绞合导体根据尺寸决定。
可用A级或B级镀锌钢丝起防腐蚀作用。
钢芯铝绞线是根据输电线路或配电线路的电气和机械强度的要求
可以结合铝和镀锌钢丝的数量进行适当的设计。

钢芯铝绞线的规格和性能
钢芯铝绞线按照客户的要求或者国际标准和各个国家的标准生产美国标准，澳大利亚标准，
英国标准，加拿大标准，德国标准，国际标准，法国标准等

技术参数 :

标称截面积 (铝/钢) (Al. or St.) mm2	丝根数/丝径 mm		外径mm	直流电阻 20°C no more than)Ω/km
标称截面积 (铝/钢) (Al. or St.) mm2	铝	钢	外径mm	直流电阻 20°C no more than)Ω/km
10/2	6/1.50	1/1.50	4.50	2.706
16/3	6/1.82	1/1.85	5.55	1.799
25/4	6/2.32	1/2.32	6.96	1.131
35/6	6/2.72	1/2.72	8.16	0.8230
50/8	6/3.20	1/3.20	9.60	0.5946
50/30	12/2.32	7/2.32	11.60	0.5692
70/10	6/3.80	1/3.80	11.40	0.4217
70/40	12/2.72	7/2.72	13.60	0.4141

安装 :

应用 :

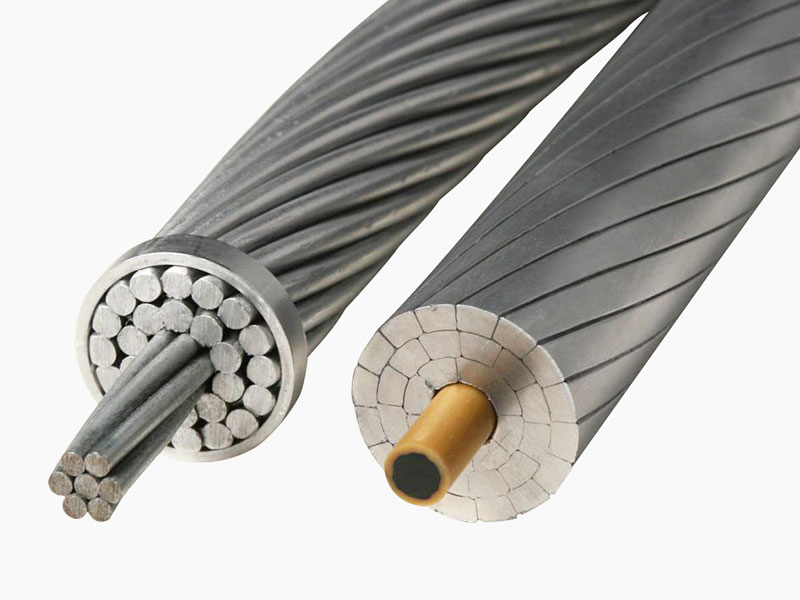

钢芯铝绞线是一种复合同心绞合导线。镀锌钢绞线或绞线形成导体的芯，在其周围绞合一层或多层EC级铝丝。钢芯可以由单股或同心绞合的7, 19, 37或更多的绞合电缆组成。多层铝丝和钢绞线有多种组合的可能性。

材料标准:

1) 用于铝绞线和钢芯铝绞线的硬铝导体符合标准GB/T 170481997（相当于IEC 60889:1987）
2) 用于钢芯铝绞线的镀锌钢丝符合IEC 6088 8:1987 标准
3) 可根据客户的要求（如材料标准等）安排生产。
4) 还可以根据BS215、ASTM B23和DIN 48 204的标准生产产品。

包装与运输 :
