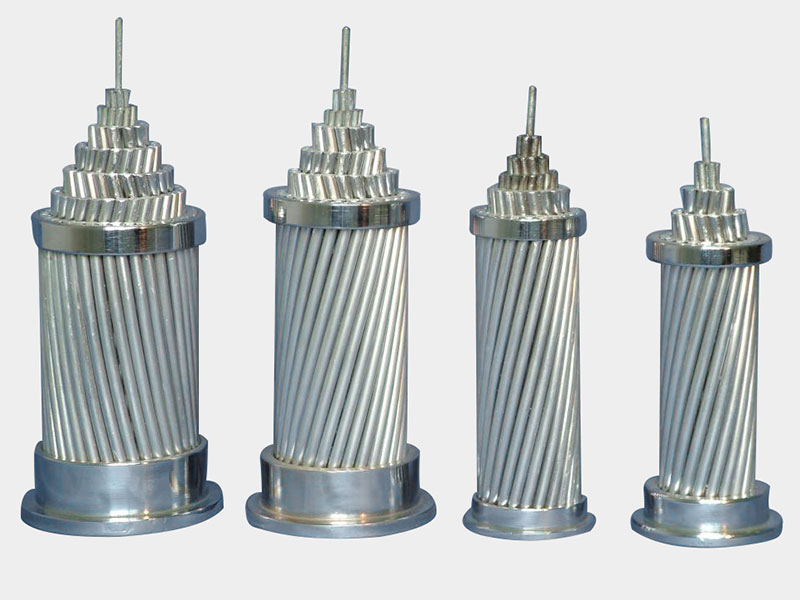

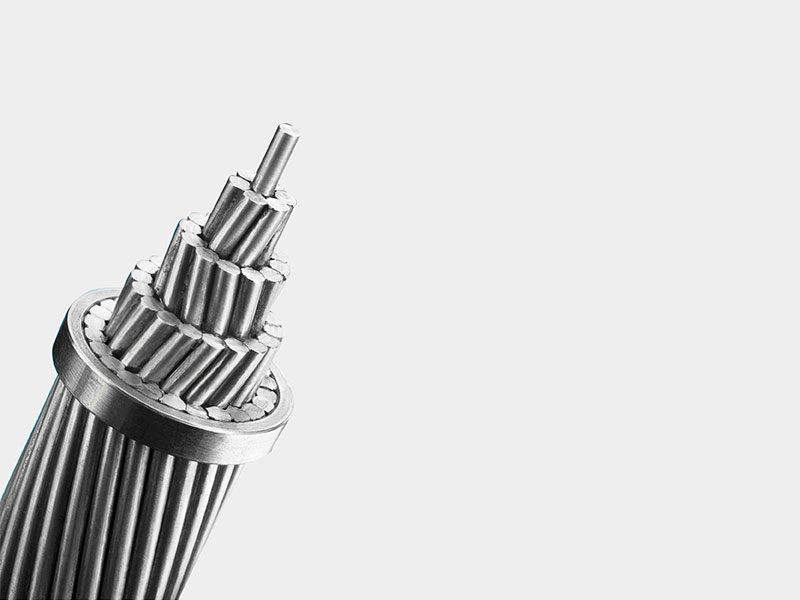

铝合金芯铝绞线

铝合金芯铝绞线

Shape of conductor:

Sectional area:

Insulation:

线芯数量:

内容:
铝合金芯铝绞线



特性:

1.由铝和 铝合金构成
2.高承载能力
3.高强度
4.1.重量轻
用作裸顶架空传输电缆和主、次配电电缆。铝合金芯铝绞线为线路设计提供最佳强度。可变的铝合金芯绞合可以在不牺牲载流量的情况下实现期望的强度。
铝合金芯铝绞线 是由1350 H-19铝丝和6201-T81铝合金芯包裹绞合而成。通常,6201-T88是导体芯,但是在某些设计中,1350 H-19和6201-T81-线可以被搁置在同一层中。
铝合金芯铝绞线的电流承载能力、高强度和低导体重量对线路设计方面是一种完美的导体选择。



标准:
  • ASTM B524、B 230、B 398、IEC61089等应用
技术参数 :
型号 Kcmil 丝根数.& 丝径.(英寸.)



截面积(平方英寸)



导体直径. (英寸.)



重量
(Lbs/1000英尺)



额定强度 ( Lbs)



铝 1350 铝合金 6201 铝 1350 铝合金 6201 总截面积
503.6 15*0.1628 4*0.1628 0.3122 0.0833 0.3955 0.814 473 10500
587.2 15*0.1758 4*0.1758 0.3644 0.0971 0.4612 0.879 551 12200
649.5 18*0.1325 19*0.1325 0.2482 0.262 0.5102 0.927 608 16600
653.1 12*0.1854 7*0.1854 0.324 0.189 0.513 0.927 612 15400
739.8 18*0.1414 19*0.1414 0.2827 0.2983 0.581 0.99 693 18800
853.7 30*0.1519 7*0.1519 0.5437 0.1268 0.6705 1.063 801 17500
853.7 24*0.1519 13*0.1519 0.4349 0.2356 0.6705 1.063 800 19300
927.2 24*0.1583 13*0.1583 0.4723 0.2559 0.7282 1.108 869 20900
1024.5 30*0.1664 7*0.1664 0.6524 0.1522 0.8046 1.165 961 20900
1024.5 24*0.1664 13*0.1664 0.5219 0.2827 0.8046 1.165 961 23100
1080.6 24*0.1709 13*0.1709 0.5505 0.2982 0.8487 1.196 1013 24400
1080.6 18*0.1709 9*0.1709 0.4129 0.4358 0.8487 1.196 1012 27200
1109 30*0.1731 7*0.1731 0.706 0.1647 0.8707 1.212 1041 22700
1109 24*0.1731 13*0.1731 0.5648 0.3059 0.8707 1.212 1040 25000
1172 30*0.1780 7*0.1780 0.7465 0.1742 0.9207 1.246 1100 24000
1172 18*0.1780 19*0.1780 0.4479 0.4728 0.9207 1.246 1098 29500
1198 30*0.1799 7*0.1799 0.7626 0.1779 0.9405 1.259 1124 24500
1198 24*0.1799 13*0.1799 0.6101 0.3304 0.9405 1.259 1123 27100
1277 54*0.1447 7*0.1447 0.888 0.1151 1.0031 1.302 1199 24600
1277 42*0.1447 19*0.1447 0.6907 0.3124 1.0031 1.302 1198 28400
1361.5 54*0.1494 7*0.1494 0.9466 0.1227 1.0693 1.345 1278 26300
1534.4 42*0.1586 19*0.1586 0.8297 0.3754 1.2051 1.427 1439 33800
1703 48*0.1671 13*0.1671 1.0527 0.2851 1.3378 1.504 1598 34600
1798 42*0.1717 19*0.1717 0.9725 0.4399 1.4124 1.545 1686 39600
1933 42*0.1780 19*0.1780 1.0452 0.4728 1.518 1.602 1813 42500
2338 42*0.1958 19*0.1958 1.2646 0.5721 1.8367 1.762 2214 51500
2338 48*0.1958 13*0.1958 1.4453 0.3914 1.8367 1.762 2215 47500
2493 54*0.1655 37*0.1655 1.1617 0.7959 1.9576 1.821 2358 57600
2493 72*0.1655 19*0.1655 1.5489 0.4087 1.9576 1.821 2362 50400
安装 :
    铝合金芯铝绞线 是由1350 H-19铝丝和6201-T81铝合金芯包裹绞合而成。通常,6201-T8是导体芯,但是在某些设计中,1350 H-19和6201-T81-线可以被搁置在同一层中。
应用 :
1.铝合金芯铝绞线提供出色的平衡机械和电气性能。
2.由于中心和外层的相容性材料,具有优异的耐腐蚀性。
3.铝合金芯铝绞线是 铝绞线、钢芯铝绞线和铝合金绞线之间的折衷选择。
4.使用的是纯度为1350的纯铝。
5.铝合金级别是6201。
4.美标尺寸的铝合金芯铝绞线(6201)。
